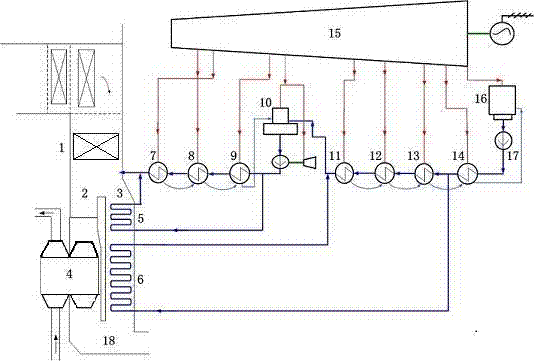

摘要：本实用新型公开一种大范围旁路烟道型电站余热利用系统，属于电站节能领域，该系统主要包括省煤器、加长型空气预热器、给水加热器、凝结水加热器。采用旁路烟道技术，在主烟道中布置加长型空气预热器，在将空气加热到锅炉所需温度的同时降低了锅炉排烟温度，回收了烟气中的余热；与加长型空气预热器并联的旁路烟道中布置的给水加热器、凝结水加热器吸收烟气热量，加热给水和凝结水，达到排挤抽汽提高汽轮机做功的目的。该余热利用系统将旁路烟道范围加长，与传统旁路烟道余热利用系统相比，无需设置水煤式前置空气预热器，大幅减少设备投资，同时，该余热利用系统设置了与之匹配的加长型空气预热器和凝结水加热器，利用低品位烟气热能置换出了高品位烟气热能，回收了烟气余热，达到了节能减排，提高机组效率的目的。
- 专利类型实用新型
- 申请人华北电力大学;
- 发明人徐钢;张晨旭;韩宇;宋晓童;董伟;杨勇平;杨志平;
- 地址102206 北京市昌平区回龙观镇朱辛庄北农路2号华北电力大学
- 申请号CN201420156157.9
- 申请时间2014年04月02日
- 申请公布号CN204026644U
- 申请公布时间2014年12月17日
- 分类号F22D1/00(2006.01)I;F23J15/06(2006.01)I;F23L15/00(2006.01)I;
