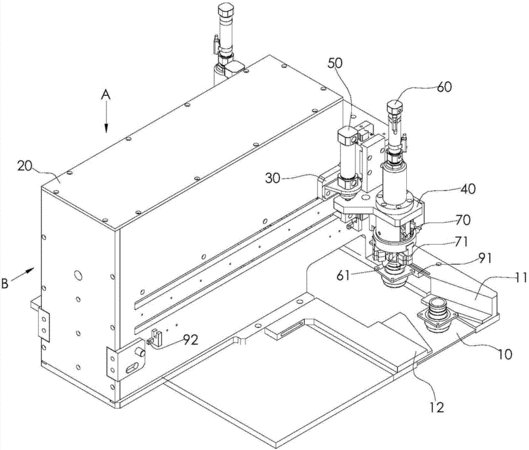

摘要:喇叭自动拔规装置,包括,机架;设置于机架下方用于将喇叭沿着机架的宽度方向输送的输送单元;位于输送单元的上方的安装板;升降板;用于带动升降板沿机架的高度方向相对于安装板上下运动的驱动单元;安装在升降板上用于抓取输送单元上的喇叭的抓取组件;分离气缸,该分离气缸的缸体部分固定在升降板上且其伸缩杆向下延伸,分离气缸的伸缩杆上固定有一用于将抓取组件抓取的喇叭的待分离部分向下顶压的顶杆。本实用新型可以省去人工操作,实现喇叭拔规的自动化作业,从而满足喇叭生产线生产节拍的要求;能够适用于不同尺寸的喇叭,此外,在将磁规或音圈规与喇叭分离后,可以将磁规或音圈规与喇叭分开放置,磁规或音圈规集中收集。
- 专利类型实用新型
- 申请人国光电器股份有限公司;广东美加音响发展有限公司;
- 发明人陈正大;
- 地址510800 广东省广州市花都区新华街镜湖大道8号
- 申请号CN201420358112.X
- 申请时间2014年06月30日
- 申请公布号CN204014071U
- 申请公布时间2014年12月10日
- 分类号H04R31/00(2006.01)I;
