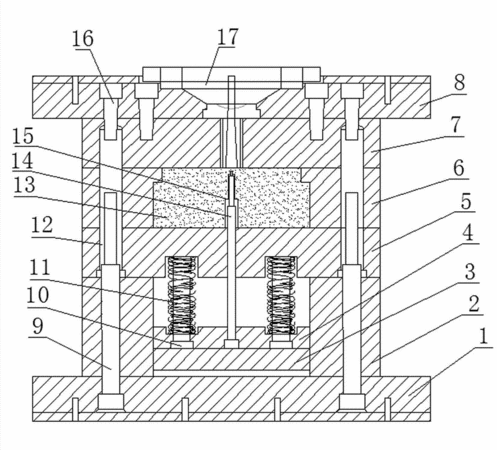

摘要:本实用新型公开了一种标准化顶出系统的样条测试模具,包括动模定板、脚板、第一挡板、第二挡板、垫板、模仁固定板、模仁盖板、顶板和模仁;所述固定杆A上端套设在固定杆B内,垫板、模仁固定板和模仁盖板通过固定杆B从下至上安装在一起,顶板通过螺栓固定在模仁盖板上;所述模仁可抽出的放入模仁固定板内;所述第一挡板上端通过弹性弹簧与垫板连接,第一挡板下端开设多个顶针安装槽,垫板上开设与顶针安装槽相对应的顶针通孔,顶针安装在顶针安装槽内,并通过其底端的针帽与第一挡板固定,顶针穿过垫板上与其对应的顶针通孔,伸入模仁的顶针槽内;该样条测试模具,更换模仁时无需更换顶出系统,节约了科研成本。
- 专利类型实用新型
- 申请人越晟精密机械(上海)有限公司;
- 发明人王卫学;舒三珍;王金凯;
- 地址201313 上海市浦东新区万祥镇宏祥北路83弄1-42号15幢A区A442室
- 申请号CN201420485782.8
- 申请时间2014年08月26日
- 申请公布号CN203994571U
- 申请公布时间2014年12月10日
- 分类号B29C45/40(2006.01)I;B29C33/76(2006.01)I;G01N1/28(2006.01)I;
