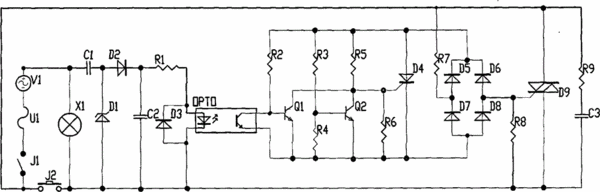

摘要：一种安全节能开关，包括自锁开关、点动开关、稳压电路和光电耦合器，其特征在于：还包括反相器、晶闸管、双向可控硅、桥式整流电路和过零检测电路；其中：稳压电路用于为光电耦合器提供工作电压；光电耦合器后接触发电路；反相器用于控制晶闸管和双向可控硅的导通；双向可控硅与负载串联；过零检测电路用于过压保护。优点是：可实现低功耗，稳定系数高，因没有继电器，所以噪音小、寿命长、灵敏度高；使用元件简单，成本低，易集成；内部有保险管，保护用户和用电器安全，防止漏电；正常工作时具有普通开关的功能；电源突然断开后，再来电电路也不工作，轻轻按压开关便可恢复正常，操作简便。本实用新型适用于做各种电器的开关。
- 专利类型实用新型
- 申请人华北电力大学;
- 发明人杨扬;谢伟戈;苏晴;洪怡婷;
- 地址102206 北京市昌平区朱辛庄北农路2号
- 申请号CN201320563303.5
- 申请时间2013年09月06日
- 申请公布号CN203968094U
- 申请公布时间2014年11月26日
- 分类号H03K17/78(2006.01)I;H03K17/08(2006.01)I;
