    一种显微光谱成像装置

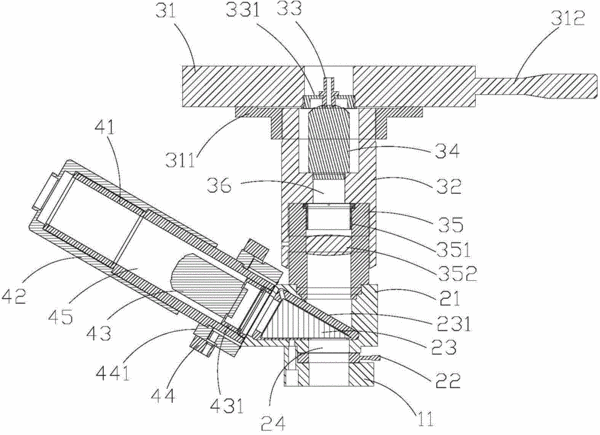

      摘要:本实用新型提供了一种显微光谱成像装置,包括光学C接口、分光装置、光纤聚光系统及CCD聚光系统,所述光学C接口位于分光装置下端,所述分光装置内部还设有用于光线通过的第一光通道,所述分光棱镜设置在第一光通道上,光纤聚光系统的底端与分光装置连接,所述CCD聚光系统安装在分光装置侧面并与分光装置形成30-60°的夹角。本实用新型通过在底端设置一C型接口,使得显微光谱成像装置可以与各类显微镜连接,同时通过光纤接口实现与不同种类的光纤光谱仪地匹配,配套兼容性强;将第一镜片组采用能够让可见光至近红外波段的光通过的镜片,使得通过光纤接口连接的光纤光谱仪能够实现可见光到近红外波段的光谱采集,扩大了观察范围。
    • 专利类型实用新型
    • 申请人广州市明美光电技术有限公司;
    • 发明人张春旺;陶成龙;李子忠;
    • 地址510000 广东省广州市天河区高普路1037号206-208房
    • 申请号CN201420384901.0
    • 申请时间2014年07月11日
    • 申请公布号CN203965043U
    • 申请公布时间2014年11月26日
    • 分类号G01J3/28(2006.01)I;G02B21/36(2006.01)I;
