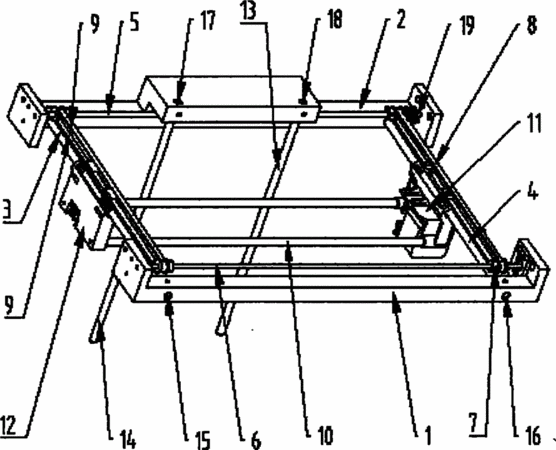

摘要：本实用新型公开了一种3D打印机前后梁机构，前梁通过Y光轴左轴、Y光轴右轴与后梁连接构成XY平面矩形框架；X轴左支座滑套在Y光轴左轴上，X轴右支座滑套在Y光轴右轴上，X光轴的两端分别与X轴左支座和X轴右支座连接；前、后梁的两端通过滚动轴承装有两根相互平行的Y轴导向轴；Y轴导向轴的两侧各装有一皮带轮，皮带轮之间装有Y轴右传动皮带和Y轴左传动皮带，Y轴右传动皮带、Y轴左传动皮带分别位于Y光轴右轴、Y光轴左轴的上方；后梁上还装有Z光轴右轴、Z光轴左轴；Z光轴右轴、Z光轴左轴相互平行且与XY平面矩形框架相互垂直。本实用新型结构合理，连接牢固，能够实现批量安装且保证安装的精度。
- 专利类型实用新型
- 申请人合肥西锐三维打印科技有限公司;
- 发明人余金湖;
- 地址237400 安徽省合肥市高新区海棠路150号创新大厦507室
- 申请号CN201420290349.9
- 申请时间2014年06月04日
- 申请公布号CN203957357U
- 申请公布时间2014年11月26日
- 分类号B29C67/00(2006.01)I;
