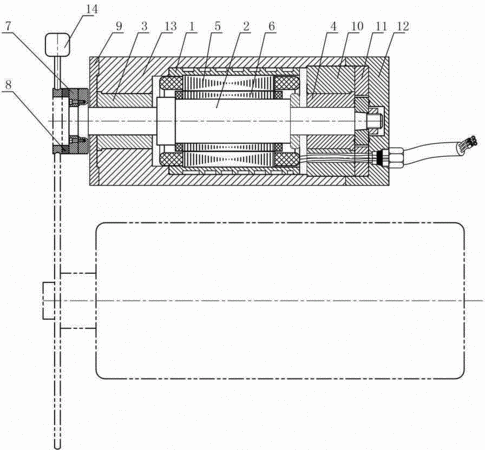

摘要:本实用新型公开了超精密球轴承套圈磨削的静压电主轴头架装夹装置,包括头架机座、主轴、前液体静压轴承、后液体静压轴承、定子和转子,定子固定于头架机座内,转子固定套装于主轴上,主轴套装于头架机座内,主轴前端通过前液体静压轴承支承,主轴后端通过后液体静压轴承支承,后液体静压轴承与头架机座之间设有后轴承座,后液体静压轴承后端装设有后端盖,后液体静压轴承与后端盖之间装设有用于调整止推间隙的调整垫,主轴前端伸出头架机座,并装设有磁极安装座,磁极安装座上设有用于固定超精密球轴承套圈的磁极板,磁极板前方于超精密球轴承套圈周边设有对超精密球轴承套圈径向定位的支架,其回转精度高、端面跳动小、减震性能好、加工精度高。
- 专利类型实用新型
- 申请人湖南海捷主轴科技有限公司;湖南大学;
- 发明人熊万里;郑良钢;包正江;杨明;
- 地址410205 湖南省长沙市长沙高新开发区谷苑路186号湖南大学科技园有限公司创业大厦515房
- 申请号CN201420292772.2
- 申请时间2014年06月04日
- 申请公布号CN203956728U
- 申请公布时间2014年11月26日
- 分类号B24B41/06(2012.01)I;B24B19/06(2006.01)I;
