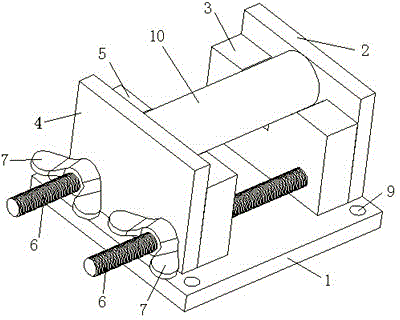

摘要：本实用新型公开了一种钻孔夹具，包括底座，所述底座的一端依次固接有第一挡板和第一支撑板，所述底座的另一端依次活动连接有第二挡板和第二支撑板，所述第一支撑板的两端均固接有丝杆，所述丝杆的一端依次贯穿第二支撑板和第二挡板，所述丝杆靠近第二挡板的端部设有与之适配的蝶形螺母，所述第一支撑板和第二支撑板上均设有Y形槽，所述第一挡板和第二挡板的高度均高于第一支撑板和第二支撑板的高度，所述底座的四周均设有安装孔。本实用新型通过底座、第一挡板、第一支撑板、第二挡板、第二支撑板、Y形槽相结合的结构设计，能快捷有效的定位圆形工件，便于圆形工件的钻孔加工，提高工作效率。
- 专利类型实用新型
- 申请人铜陵长江金刚石工具有限责任公司;
- 发明人史万龙;丁贤龙;尹永法;都志国;徐平;程慧丽;
- 地址244000 安徽省铜陵市铜官山区淮河路铜商品大厦1705号
- 申请号CN201420404976.0
- 申请时间2014年07月22日
- 申请公布号CN203956575U
- 申请公布时间2014年11月26日
- 分类号B23Q3/06(2006.01)I;
