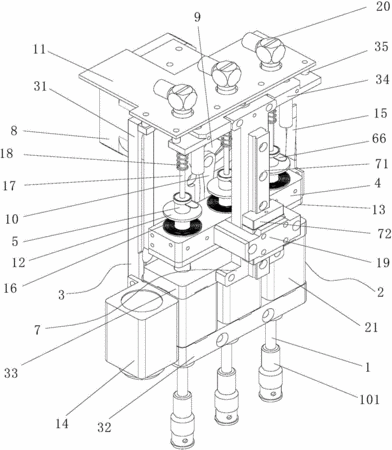

摘要：本实用新型公开了一种贴片头及贴片机，其中贴片头包括安装面板，安装面板上固定有刚性气管、控制电路板、垂直传动电机、导向装置和至少两个水平旋转电机，水平旋转电机的输出轴为吸杆，吸杆在垂直方向可与水平旋转电机的电机本体相对滑动，吸杆上固定有电磁铁吸片，刚性气管下端插入吸杆并与吸杆滑动密封配合，水平旋转电机上方设有垂直传动电机通过曲柄带动沿导向装置上下移动的电磁铁块，电磁铁块内设有吸合对应电磁铁吸片的电磁体线圈，吸杆的上端穿过对应的电磁体线圈并伸出电磁铁块，刚性气管上套有限制吸杆行程最高点的复位弹簧，控制电路板与水平旋转电机、电磁体线圈和垂直传动电机连接。本实用新型的贴片头结构简单，速度快，效率高。
- 专利类型实用新型
- 申请人北京中科同志科技有限公司;
- 发明人赵永先;张延忠;
- 地址101102 北京市朝阳区酒仙桥路甲10号1号楼6层6D
- 申请号CN201420316897.4
- 申请时间2014年06月13日
- 申请公布号CN203934139U
- 申请公布时间2014年11月05日
- 分类号H05K3/30(2006.01)I;
