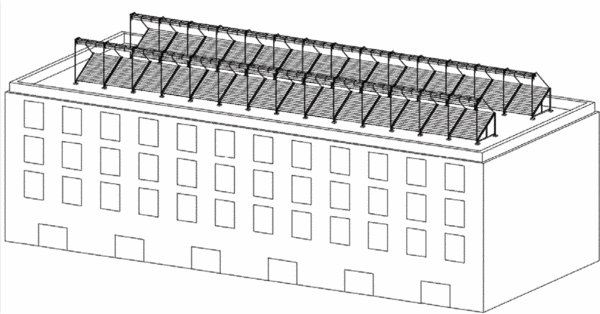

摘要：本实用新型涉及一种梯度式线性菲涅尔太阳能利用系统，它包括多个横向并列连接的集热单元，每一个集热单元包括镜场、支撑架、上支架和接收器；镜场包括多个等间隔排列的反射镜，反射镜转动连接在位于其两侧的支撑架上，镜场中所有反射镜的转轴相互平行且位于同一平面内，平面为一斜面，斜面与水平面成为27°～60°的夹角，接收器通过与支撑架连接的上支架支撑在镜场的上方，接收器的长度方向平行于镜场中反射镜的转轴。本实用新型采用与水平面具有一定倾斜角的镜场，能够减少反射镜随太阳轨迹变化角度时彼此间造成的阴影或者遮挡，从而保证了接收器具有较为饱满的集热面积，最大程度地减少了余弦效应损失，据统计，本实用新型系统在相同占地面积的条件下年均集热效率提高35％以上，集热量提高15％以上。
- 专利类型实用新型
- 申请人北京电影机械研究所;
- 发明人郑兆文;倪怀远;王哲;戴梁;
- 地址100026 北京市朝阳区团结湖北路2号
- 申请号CN201420287076.2
- 申请时间2014年05月30日
- 申请公布号CN203928448U
- 申请公布时间2014年11月05日
- 分类号F24J2/10(2006.01)I;F24J2/38(2014.01)I;F24J2/24(2006.01)I;
