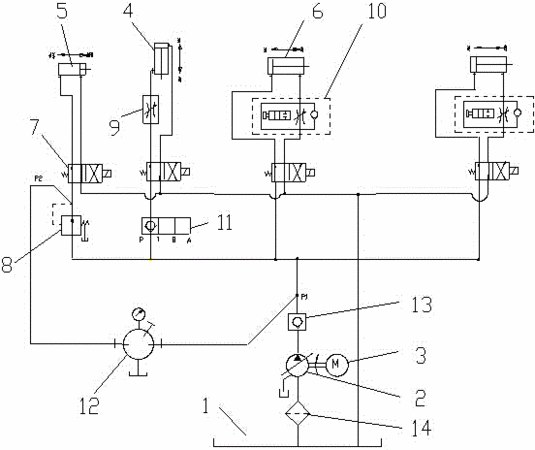

摘要：本实用新型公开了一种微型轴承套圈加工机床的液压系统，包括油箱和与油箱相连的液压油泵，还包括用于驱动机床上料机械手动作的上料油缸、用于夹紧工件的回转油缸和用于驱动拖板移动的至少一个拖板油缸，所述上料油缸、回转油缸和拖板油缸分别通过电磁换向阀与所述液压油泵相连，所述回转油缸与所述液压油泵之间的油路上设有叠加式减压阀，与所述上料油缸活塞杆腔相连的油路上设有调速阀，与所述拖板油缸的活塞杆腔相连的油路上设有叠加式单向阀。采用本实用新型液压系统的机床能够保证车削加工过程中的平稳性，进而提高加工精度。
- 专利类型实用新型
- 申请人浙江陀曼精密机械有限公司;
- 发明人张旭光;陈文广;汪国基;
- 地址312580 浙江省绍兴市新昌县工业园新柿路29号
- 申请号CN201420343220.X
- 申请时间2014年06月26日
- 申请公布号CN203926183U
- 申请公布时间2014年11月05日
- 分类号F15B11/08(2006.01)I;F15B13/02(2006.01)I;
