    一种用于螺杆真空泵的消音器

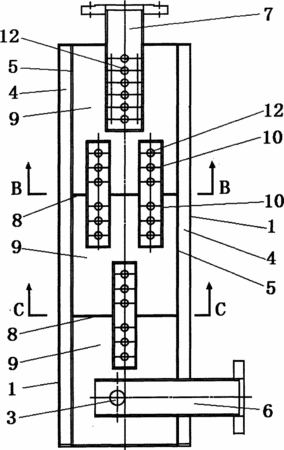

      摘要:一种用于螺杆真空泵的消音器,包括外壳体,外壳体的侧壁上设有进水口与出水口,外壳体内设有内壳体,外壳体与内壳体之间设有冷凝腔,进水口与出水口均连接冷凝腔,内壳体内通过设有若干水平设置的隔层板将内壳体分成若干个消音腔,隔层板的两侧对称设有析流筒,析流筒的侧壁上设有若干第一通孔,内壳体的底部侧壁设有一个进气口,内壳体的顶部设有一个出气口,进气口与出气口均穿过外壳体并延伸到外壳体外。利用声波在多孔而且串通的析流筒中摩擦吸收声能,从而实现消声的功能,壳体采用夹套冷却循环水降温处理,同时由于此消音器最低端有排污口,所以经过消音器冷凝的液体可以通过排污口排放出去,不会造成真空泵积液现象。
    • 专利类型实用新型
    • 申请人北京威鹏晟科技有限公司;
    • 发明人杨仁彬;
    • 地址101105 北京市通州区聚富苑民族产业发展基地聚和六街2号
    • 申请号CN201420293267.X
    • 申请时间2014年05月30日
    • 申请公布号CN203926027U
    • 申请公布时间2014年11月05日
    • 分类号F04C29/06(2006.01)I;
