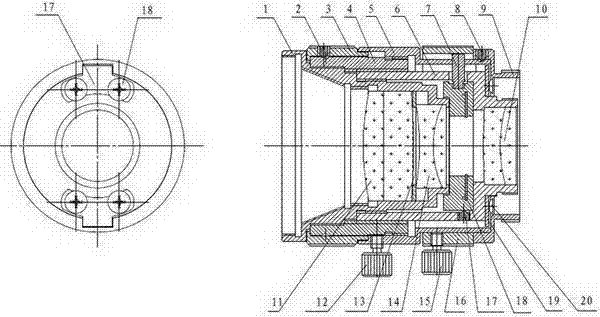

摘要:一种快速调焦机器视觉镜头,其特征在于:外调焦筒4与内调焦筒6是通过多头螺纹配合,其导程是外调焦筒外径细螺纹的螺距的16倍;因此,转动调焦环3让外调焦筒4沿轴向移动1个单位,则内调焦筒6、前镜座1以及镜片组(一)10、镜片组(二)11、镜片组(三)则可以移动16个单位,从而达到快速调焦的目的。本实用新型的有益效果是,该快速调焦机器视觉镜头结构紧凑合理,调焦快速方便,可以将目标图像快速、清晰地捕捉。
- 专利类型实用新型
- 申请人桂林市迈特光学仪器有限公司;
- 发明人魏丰;张斌;
- 地址541004 广西壮族自治区桂林市七星区高新区信息产业园
- 申请号CN201420284797.8
- 申请时间2014年05月30日
- 申请公布号CN203909378U
- 申请公布时间2014年10月29日
- 分类号G02B7/04(2006.01)I;
