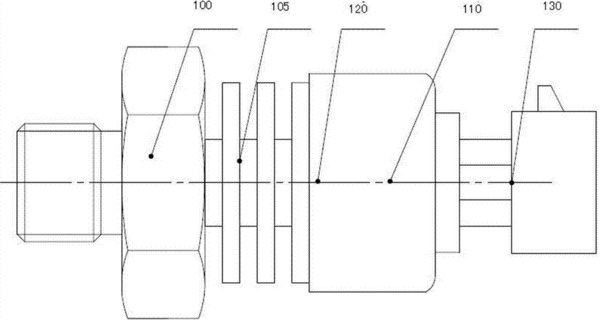

摘要:本实用新型公开了一种基于微熔技术的高温压力传感器,包括壳体和设置在壳体内的电路板,其特征在于,它还包括应变电阻片和用于传递压力产生应变的17-4PH低碳钢结构,所述17-4PH低碳钢结构为柱状结构,所述柱状结构的正面为测量面,所述测量面与测量介质直接接触,所述柱状结构的反面通过玻璃微熔方式与应变电阻片的一面粘贴,所述应变电阻片的另一面与电路板通过超声键合方式连接后封装在一体,组成一个压力测量传感器。本实用新型解决了高温测量压力时的散热问题。数字信号处理电路可通过电脑实现可编程标定,从而减少了外界对传感器信号的影响,提高了稳定性,降低了生产成本;并具有结构简单、耐冲击、使用寿命长等优点,可用于高温压力测量。
- 专利类型实用新型
- 申请人苏州中崟传感股份有限公司;北京鑫诺金传感技术有限公司;北京鑫诺金电子科技发展有限公司;威海诺金传感技术有限公司;
- 发明人郭宏;申爱群;师斌;宁建辉;何堃;
- 地址215315 江苏省苏州市昆山市周庄镇园区大道308号
- 申请号CN201420227436.X
- 申请时间2014年05月06日
- 申请公布号CN203908724U
- 申请公布时间2014年10月29日
- 分类号G01L9/04(2006.01)I;
