废气处理装置

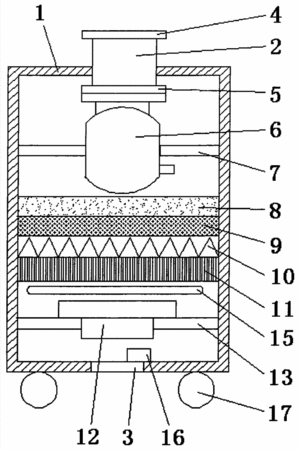

　　摘要：本实用新型涉及一种废气处理装置，包括壳体，所述壳体的底部设有电源线，所述壳体的顶部设有吸气管，所述吸气管的两端均设有法兰，所述吸气管的内端固定连接催化罐，所述催化罐的下方从吸气管到出气口的方向依次设有活性炭过滤器、活性硅过滤器、初效过滤器、高效过滤器、杀菌灯与通风机，所述通风机的两侧均设有固定板，所述壳体的底部设有出气口，所述出气口处设有负离子发生器，所述通风机、杀菌灯与负离子发生器之间并联连接。本实用新型的有益效果为：能够将高温炉中产生的尾气进过处理后形成清新无菌的空气，从而防止了有毒气体流程从而危害使用人员的危险，整个装置结构简单，实用方便。

专利类型实用新型
申请人北京和信同通科技发展有限公司;
发明人丁文强;
地址101101 北京市通州区通惠南路8号4幢0601号
申请号CN201420311279.0
申请时间2014年06月11日
申请公布号CN203908339U
申请公布时间2014年10月29日
分类号F27D17/00(2006.01)I;B01D53/04(2006.01)I;B01D53/00(2006.01)I;B01D53/32(2006.01)I;
