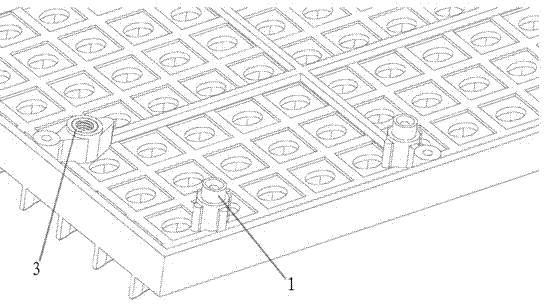

摘要:本实用新型公开了一种LED-P10模组热铆两用面罩组件,面罩与灯板一次性铆接成型,组装效率高。本实用新型包含面罩和灯板,所述面罩上布置有14个热铆柱,其中有2个热铆柱布置在面罩的中部;12个布置在面罩的长边方向两侧。这14个热铆柱的中心均开设同轴孔;所述面罩上还布置有四个镶嵌螺母;所述灯板上对应面罩上热铆柱和镶嵌螺母的位置开设通孔;所述面罩上还设置有预留紧固孔;所述面罩和灯板通过热铆柱热铆后连接。进一步的是:上述面罩为长方形结构,平行于面罩长边方向布置有2排热铆柱,每排为6个;所述镶嵌螺母,分为两组,对称设置在面罩的两个短边处,每组为两个。
- 专利类型实用新型
- 申请人海峡彩亮(漳州)光电有限公司;
- 发明人李以华;
- 地址363300 福建省漳州市云霄县云陵工业开发区
- 申请号CN201420270810.4
- 申请时间2014年05月26日
- 申请公布号CN203907502U
- 申请公布时间2014年10月29日
- 分类号F21V17/14(2006.01)I;F21Y101/02(2006.01)N;
