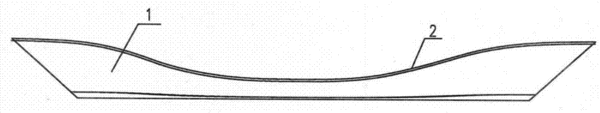

摘要:一种拼装式微型场地自行车赛道,包括基座和赛道,所述基座由桁架顺次连接组成,相邻两块单坡桁架的支撑面上安装固定地板,桁架表面的地板依次贴合形成整体的封闭环状赛道;所述环状的基座和赛道设有两条直行道部分和两条弯道部分,直行道部分的支撑面为直斜面结构且向外倾斜角度为13°,弯道部分的支撑面为带有弧度的扇环形结构;弯道部分的两端边倾斜角为13°,中线边的倾斜角为38°,从两端边向中线边逐渐均匀增大倾斜角,直行道部分的地板与弯道部分的地板逐渐圆滑过渡;每条直行道部分的两端分别与两条弯道的低端接通形成环状基座。本实用新型具有拆装简便、体积小、耗材少等优点。
- 专利类型实用新型
- 申请人大连千森体育设施工程有限公司;
- 发明人宋立山;
- 地址116100 辽宁省大连市金州区拥政街道红塔村金宏全工业区
- 申请号CN201420236330.6
- 申请时间2014年05月09日
- 申请公布号CN203904799U
- 申请公布时间2014年10月29日
- 分类号E01C13/04(2006.01)I;
