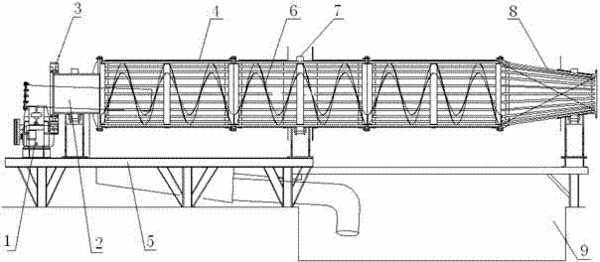

摘要：本实用新型公开一种圆筒筛，包括进料端、筛筒主体、出料端，圆筒筛通过支承轮固定在机架上，其特征在于：所述筒筛进料端设有减速机，减速机带动与筛筒端部连接的大齿轮运转，圆筒筛外侧设有三组支承轮，给料管连接筛筒主体；所述筛筒主体为圆柱体结构，筛筒主体的长度为7.5m，直径为1.0~1.5m，筛筒内筛面增加螺旋装置，螺旋装置按200～400mm的螺距正向焊接在筛网的内侧，螺旋的高度为100~150mm；所述筒筛出料端为圆台形筛筒。该装置解决了筒筛筛上物料排出困难、降低设备处理能力的问题，增加了筛分面积，同时在筛面增加螺旋装置，在降低筛上物料水分的同时将筛上物料及时强制排出，降低维修成本。
- 专利类型实用新型
- 申请人太原钢铁（集团）有限公司;
- 发明人段宇东;徐建红;郭瑞建;冯永艳;
- 地址030003 山西省太原市尖草坪区尖草坪街2号
- 申请号CN201420222457.2
- 申请时间2014年05月04日
- 申请公布号CN203886783U
- 申请公布时间2014年10月22日
- 分类号B07B1/22(2006.01)I;B07B1/46(2006.01)I;
