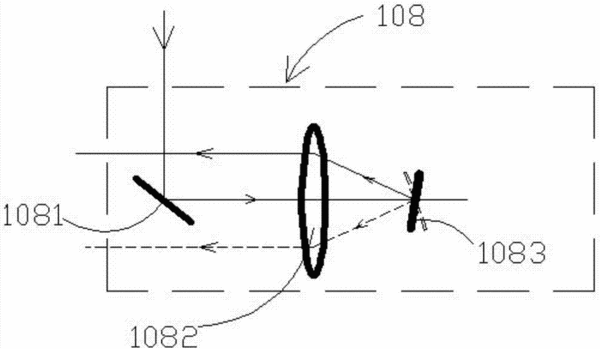

摘要:本实用新型公布了用于旋转多普勒OCT中提高血管采样频率的光学装置,包括:OCT系统光源、光纤耦合器、探测系统、控制系统、样品臂组件和参考臂组件;样品臂组件包括光路旋转反射模块,其包括反射镜、至少一块透镜和光学偏转元件;光学偏转元件的旋转中心设置在透镜一侧的焦点上,它将OCT系统光源经光纤耦合器到样品臂模块的第二光束进行0°~360°的旋转反射,得到多束旋转第二光束,最后入射至人眼;反射镜用于区分射入所述光学偏转元件的第二光束和经所述光学偏转元件旋转反射的第二光束。本实用新型采用压电方式或者微电机系统MEMS驱动光学偏转元件,振动频率可以从数百Hz到数十kHz,满足了旋转多普勒OCT系统对血管采样的高频率扫描需求。
- 专利类型实用新型
- 申请人深圳市斯尔顿科技有限公司;
- 发明人代祥松;
- 地址518112 广东省深圳市龙岗区布吉街道甘坑社区甘李路1号巨银科技工业厂区3号厂房601
- 申请号CN201420291659.2
- 申请时间2014年06月03日
- 申请公布号CN203885484U
- 申请公布时间2014年10月22日
- 分类号A61B5/02(2006.01)I;
