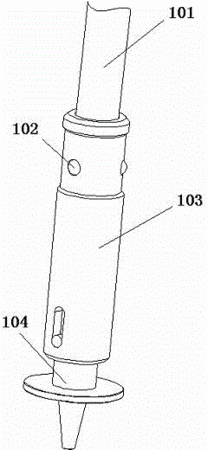

摘要：本实用新型公开了一种贴片机的吸嘴结构，在吸嘴套设置圆孔，在吸杆设置圆弧槽，然后将钢珠固定在所述圆弧槽内，在安装时，只需在吸杆带动下滑入所述圆孔即可，使吸嘴结构的安装及拆卸方便简单，本实用新型较佳方案在吸嘴套上设置滑槽，在吸嘴头上对应设置滑杆，将滑杆置于滑槽内，在吸嘴套及吸嘴头之间设置弹簧，使吸嘴结构具有一定的缓冲性能，避免吸嘴结构击碎元器件，另外，本实用新型通过钢珠将吸嘴套与吸杆连接，如果吸嘴头安装出现歪斜，由于重力作用，钢珠会自动调整位置，使吸嘴头竖直向下，使吸嘴结构具备自动调制的功能。
- 专利类型实用新型
- 申请人深圳市易通自动化设备有限公司;
- 发明人余耀国;
- 地址518103 广东省深圳市宝安区福永街道大洋开发区福安第三工业城第五栋第二层
- 申请号CN201420281179.8
- 申请时间2014年05月29日
- 申请公布号CN203884091U
- 申请公布时间2014年10月15日
- 分类号H05K3/30(2006.01)I;
