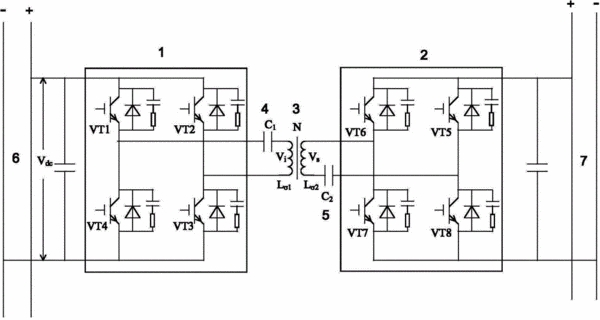

摘要：本实用新型提供了一种基于移相功率流控制的的直流DC-DC分段器，其特征在于：由全桥换流器(1、2)、高频变压器(3)、谐振电容(4、5)组成；每一个全桥换流器(1、2)四个桥臂的上下端分别连接到一起，与两侧直流母线(6、7)相连，上端母线为正极母线，下端母线为负极母线；直流电容按照电容极性连接在两端正极母线和负极母线之间；全桥换流器(1、2)的输出端分别经谐振电容(5、6)与高频变压器(3)的原边和副边相连。本实用新型的优点在于：直流DC-DC分段器的控制简单，在直流微电网电气隔离、功率流控制和联络不同电压等级母线等方面体现了显著的优越性；故障时，快速隔离直流微电网的故障母线，减少停电范围，提高系统可靠性。
- 专利类型实用新型
- 申请人华北电力大学;
- 发明人尹忠东;姜喆;曹松伟;范永强;刘人玮;王淼;杨小彬;田雨;
- 地址102206 北京市昌平区北农路2号
- 申请号CN201320326530.6
- 申请时间2013年06月07日
- 申请公布号CN203883677U
- 申请公布时间2014年10月15日
- 分类号H02M3/335(2006.01)I;
