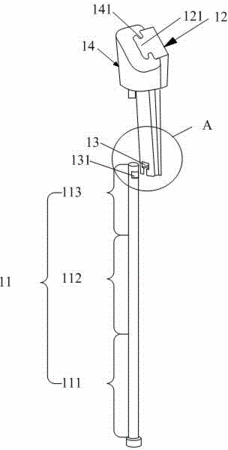

摘要:本实用新型公开了斜顶装置和具有斜顶装置的模具,其中,斜顶装置,包括斜顶杆和斜顶,所述斜顶杆装设于所述斜顶上;所述斜顶杆垂直设置,所述斜顶相对斜顶杆倾斜设置。由于斜顶杆垂直设置,所述斜顶相对斜顶杆倾斜设置,使隔板上的第一斜顶孔和B板上第二斜顶孔只需加工直孔,后模仁上的第三斜顶孔加工为斜孔,大大降低了加工难度,还不会出现B板上的第二斜顶孔和后模仁上的第三斜顶孔不同心的现象,而且在模具注塑时顶出顺畅。
- 专利类型实用新型
- 申请人深圳市捷讯实业发展有限公司;
- 发明人梁文钊;黄海军;
- 地址518103 广东省深圳市宝安区福永街道新和社区蚝业路新兴工业区6区5号
- 申请号CN201420171614.1
- 申请时间2014年04月10日
- 申请公布号CN203854176U
- 申请公布时间2014年10月01日
- 分类号B29C45/40(2006.01)I;B29C45/26(2006.01)I;
