一种多功能护理病床

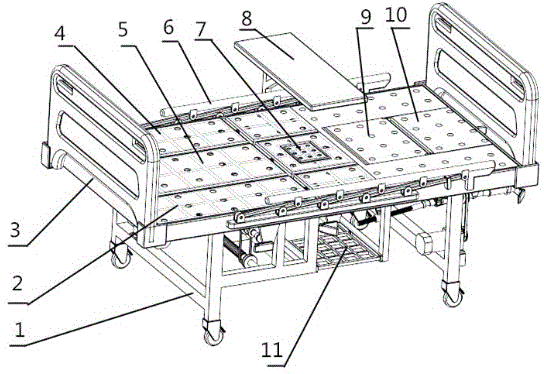

　　摘要：一种多功能护理病床，特别是涉及多种机构实现多种功能的病床。本装置包括床架、床板、坐起机构、曲腿机构、侧翻机构和排便机构，其中床板(2、4、5、7、9、10)是可活动的，坐起机构、侧翻机构和曲腿机构各带有一个电机，转臂(12)一端与床板(2、5、7)滚动接触，另一端与带螺母座的支臂(13)铰接，带螺母座的支臂(13)与丝杆(14)螺纹连接，丝杆(14)的另一端通过万向节(15)与轴(16)连接，轴(16)与电机(18)通过皮带(17)连接传动，螺母座(28)焊接了限位架(50)，丝杆(38)通过万向节(37)与手摇杆(36)相连，丝杆(38)与螺母座(40)螺纹连接，螺母座(40)与床板(7)铰接，连杆(42)焊接在床板(7)上，连杆(42)与连杆(41)铰接，连杆(41)另一端铰接在底板(11)上，床板(11)装有滚轮(39)。本装置结构简单，操作方便，使用安全。

专利类型实用新型
申请人西华大学;
发明人李晓亮;王强;王霜;张学强;罗明理;李炜;余波;易军;张立玮;杨洋;
地址610039 四川省成都市金牛区土桥金周路999号
申请号CN201420160168.4
申请时间2014年04月03日
申请公布号CN203841943U
申请公布时间2014年09月24日
分类号A61G7/015(2006.01)I;A61G7/02(2006.01)I;A61G7/05(2006.01)I;A61G7/057(2006.01)I;
