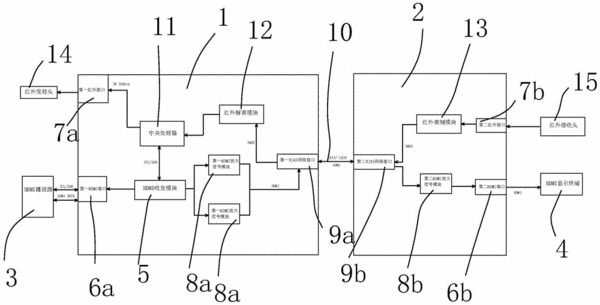

摘要：本实用新型属于音视频连接线技术领域，提供一种入墙式HDMI单网线延长器，发送端部分包括HDMI收发模块相互连接的第一HDMI信号放大模块，接收端部分包括第二HDMI信号放大模块，HDMI播放源同时输出SCL时钟信号、SDA双向数据信号以及HDMI数据信号经HDMI收发模块接收处理后输入到第一HDMI信号放大模块后，再经接收端部分的第二HDMI信号放大模块中进行处理并最终在HDMI显示终端进行显示。本实用新型的优点在于满足人们对长距离高清传输的需求，产品设计成入墙式，安装在一个墙体面板上，既大方又美观，可以支持最大60米CAT6网线进行1080P3D视频传输，支持HDCP，支持远程红外遥控。
- 专利类型实用新型
- 申请人浙江一舟电子科技股份有限公司;
- 发明人李志平;赵晓青;刘立辉;
- 地址315191 浙江省宁波市鄞州区姜山镇科技园区环镇北路31号
- 申请号CN201420289021.5
- 申请时间2014年05月30日
- 申请公布号CN203840449U
- 申请公布时间2014年09月17日
- 分类号H04N7/10(2006.01)I;H04N7/015(2006.01)I;H04N5/765(2006.01)I;H01R31/06(2006.01)I;
