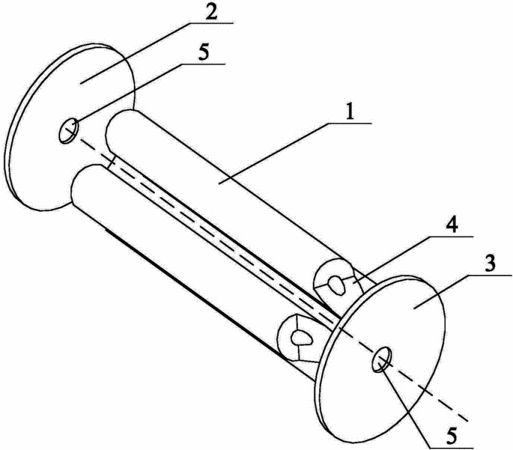

摘要：本实用新型提供了一种四极杆与离子阱双重功能质谱仪器，属于质谱仪器技术领域。本实用新型所述四极杆的离子出射端为锥形，第一端盖设置在四极杆的一端，第二端盖设置在四极杆的另一端，所述第一端盖上和第二端盖上均设有中心孔，第一端盖的轴线和第二端盖的轴线均与四极杆的轴线相一致。本实用新型的技术方案是把四极杆的离子出射端削成锥形，这个因为电极的变形，引起边缘场非线性的增加，从而实现在离子阱工作模式下的离子的逐出。本实用新型利用切割四极杆，再在两端加两个端盖，把离子囚禁起来，做成一个线性离子阱，本实用新型的离子是通过边缘场在四极杆的轴线方向逐出的。
- 专利类型实用新型
- 申请人北京普析通用仪器有限责任公司;
- 发明人张小华;张华;刘晓超;
- 地址101200 北京市平谷区平三路3号
- 申请号CN201420106020.2
- 申请时间2014年03月10日
- 申请公布号CN203839342U
- 申请公布时间2014年09月17日
- 分类号H01J49/42(2006.01)I;H01J49/02(2006.01)I;
