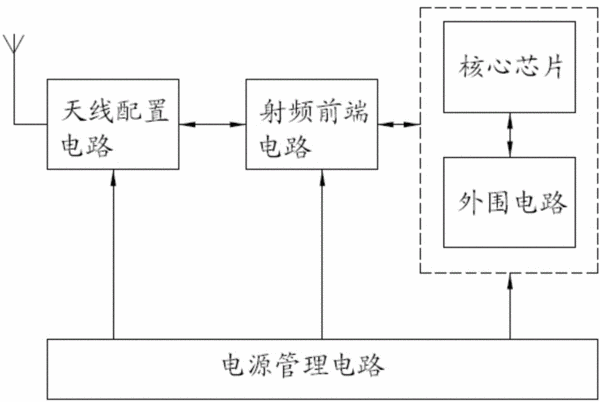

摘要:本实用新型公开了一种超高频RFID读写模块,包括电源管理电路、核心芯片、外围电路、射频前端电路和天线配置电路,所述电源管理电路将输入电源稳流控制并为其他电路提供对应的电源,所述外围电路包括使能电路、晶体震荡电路、锁相环电路,所述射频前端电路用于将核心芯片发射出来的射频信号经过前期处理输出到天线配置电路以及将天线配置电路返回的射频信号经过平衡不平衡转换后发送至核心芯片,所述天线配置电路用于将射频信号发送至天线和接收天线返回的射频信号。本实用新型采用模块化设计,将各个功能模块分别实现并连接,有效的将电路高度集成,极大地简化了电路设计,最大限度的减小了读写核心模块的体积,且应用范围广泛。
- 专利类型实用新型
- 申请人中山达华智能科技股份有限公司;
- 发明人赵文强;蒋晖;马明焱;郭喜;余强;
- 地址528415 广东省中山市小榄镇泰丰工业区水怡南路9号
- 申请号CN201420277246.9
- 申请时间2014年05月23日
- 申请公布号CN203838735U
- 申请公布时间2014年09月17日
- 分类号G06K17/00(2006.01)I;
