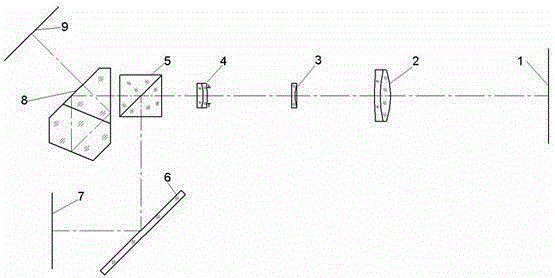

摘要：本实用新型公开了一种在万能工具显微镜上实现目视视频同步显示及测量的装置，其特征在于：包括物面工作台（1）、透镜A（2）、透镜B（3）、透镜C（4）、分光棱镜（5）、反光镜（6）、CCD摄像头感光面（7）、许密特棱镜（8）、目镜（9），透镜A（2）、透镜B（3）、透镜C（4）依次在物面工作台（1）前，分光棱镜（5）在透镜C（4）之后，将成像分成两路，一路垂直转向经过反光镜（6）到达CCD摄像头感光面（7），另一路则穿过分光棱镜（5），经过许密特棱镜（8）到达目镜（9）。本实用新型既实现了视频、目视同步显示，又保留了原有万能工具显微镜全部测量附件，真正实现视频、目视同步显示、测量，提高了测量效率，减轻了操作者的劳动强度。
- 专利类型实用新型
- 申请人贵阳新天光电科技有限公司;
- 发明人宋彬亮;杨国林;张贵川;王应娥;林树繁;
- 地址550018 贵州省贵阳市乌当区新光路9号
- 申请号CN201420187146.7
- 申请时间2014年04月17日
- 申请公布号CN203838402U
- 申请公布时间2014年09月17日
- 分类号G02B21/18(2006.01)I;G02B21/36(2006.01)I;G01B11/24(2006.01)I;
