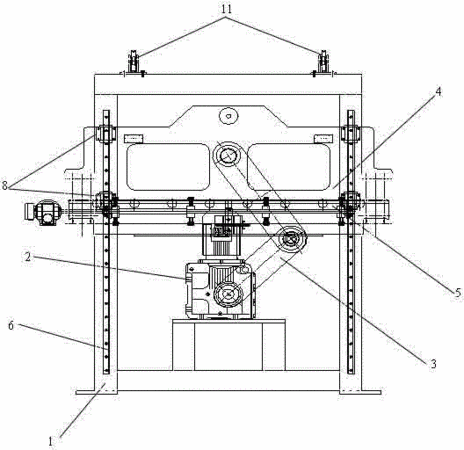

摘要:本实用新型涉及到一种小行程往复式电动升降机,特征是两个升降运动导轨分别安装在固定框架的两侧,每个升降运动导轨设有一组滑块,升降板固定在两组滑块上,滚筒输送机安装在升降板上;升降驱动电机安装在固定框架的后底座上;所述的曲柄连杆机构是由连杆与曲柄活动连接组成的,曲柄一端固定在升降驱动电机的转轴上,连杆一端铰接固定在升降板上;配重装置穿过配重导杆通过两根钢丝绳绕过两组导轮与升降板连接,两组导轮安装在固定框架的顶板上。本实用新型的有益效果为升降机的入料及出料高度均可任意调整,并且定位精度高,速度变频可调,升降板到达最高点或最低点前无需由电气控制做减速动作。滚筒输送机启停均为自动控制。
- 专利类型实用新型
- 申请人大连日牵电气科技有限公司;
- 发明人权威;
- 地址116036 辽宁省大连市甘井子区营城子镇前牧村
- 申请号CN201420088992.3
- 申请时间2014年02月28日
- 申请公布号CN203807056U
- 申请公布时间2014年09月03日
- 分类号B66F7/06(2006.01)I;B65G13/00(2006.01)I;
