反应釜用高放热量的制冷加热控温系统

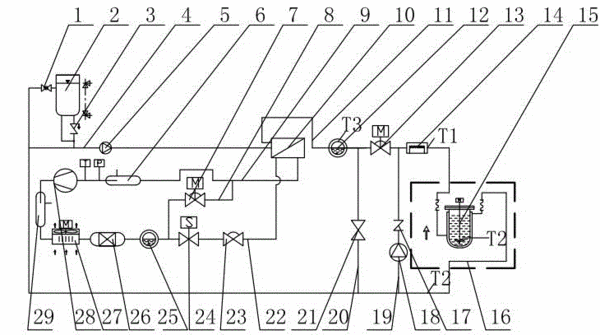

　　摘要：一种反应釜用高放热量的制冷加热控温系统，包括反应釜，所述反应釜的一端通过第四管路依次连接有加热管、电动比例调节阀、第一储冷罐、蒸发换热器，所述蒸发换热器的输出端通过第一管路依次连接第一循环泵、第一单向阀、膨胀罐、排气阀，所述排气阀通过第五管路连接至反应釜的另一端；所述蒸发换热器的两端连接制冷机，所述制冷机的结构为：所述蒸发换热器的一端通过第三管路依次串联有气液分离器、压缩机、油分离器、冷凝器、干燥过滤器、第二储冷罐、电磁阀、膨胀阀，所述膨胀阀的外端通过第八管路连接至蒸发换热器的另一端；位于电磁阀和第二储冷罐之间通过第二管路与第三管路连接，所述第二管路上安装电子膨胀阀。工作可靠性好。

专利类型实用新型
申请人无锡冠亚恒温制冷技术有限公司;
发明人颜厥枝;
地址214115 江苏省无锡市新区鸿山街道鸿运路207号马桥工业园2幢
申请号CN201420180640.0
申请时间2014年04月15日
申请公布号CN203798018U
申请公布时间2014年08月27日
分类号F25B29/00(2006.01)I;F25B41/04(2006.01)I;F25B41/06(2006.01)I;F25B49/02(2006.01)I;
