    一种三坐标测量机标准量块的便携式检测支架

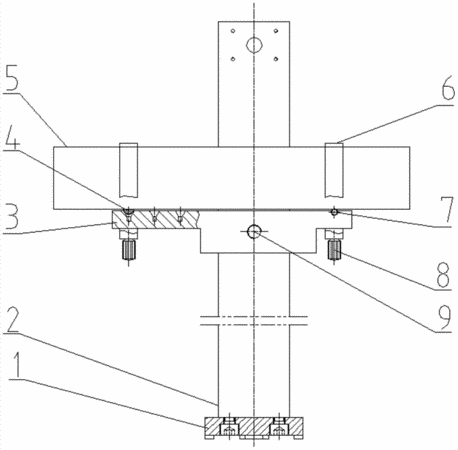

      摘要:本实用新型涉及标准量块检测技术,公开了一种三坐标测量机标准量块的便携式检测支架。该检测支架包括底座,底座上安装有竖直的支柱,支柱前侧面安装有量块固定板,量块固定板的上顶面安装有标准量块,量块固定板的两端分别套装有固定标准量块的两个卡环,量块固定板的上顶面的一端设置有圆柱销,圆柱销卧式安装在量块固定板上,圆柱销的部分圆弧面突出量块固定板上顶面并支撑标准量块,量块固定板的上顶面的另一端设置有多个圆锥形盲孔,圆锥形盲孔内安装有半球钢珠,半球钢珠的平面抵靠标准量块的下平面。该检测支架体积小、重量轻,方便携带和运输;该检测支架结构简单,生产加工成本和维修成本较低,利于企业使用。
    • 专利类型实用新型
    • 申请人西安力德测量设备有限公司;
    • 发明人王金虎;尤朋;
    • 地址710304 陕西省西安市高新区草堂产业基地秦岭大道西2号科技企业加速器18号楼
    • 申请号CN201420054506.6
    • 申请时间2014年01月28日
    • 申请公布号CN203785646U
    • 申请公布时间2014年08月20日
    • 分类号G01B21/00(2006.01)I;
