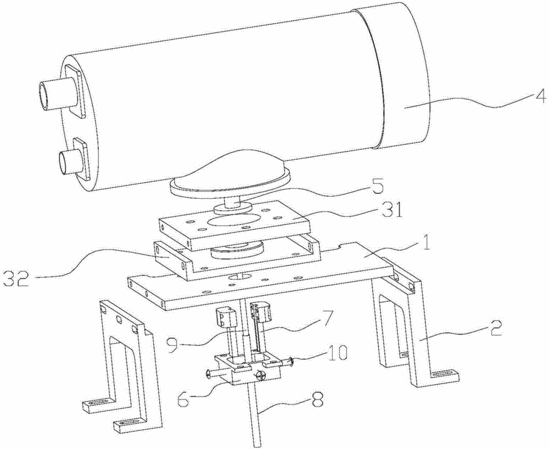

摘要：本实用新型涉及一种高聚焦的X射线激发装置，包括一底座、固设于所述底座两侧的支架，所述底座的上端面固设有一固定板，所述固定板上固设有一X射线管，所述固定板的中心固设有一衬套，所述衬套的中心设置有一通孔，所述X射线管的底端开设有一发射端口，所述衬套伸入所述发射端口中，所述底座的底端面固设有一调整支架，所述调整支架中设有一紧固块，所述紧固块中插设有一保护管，所述保护管中插设有一玻璃准直器，所述玻璃准直器的顶端部伸入所述衬套的通孔中。本实用新型通过X射线管发出X射线，并通过衬套发射至玻璃准直器中，X射线经过玻璃准直器反射后绝大部分聚集照射在待测产品上，提高了X射线的强度，从而提高了产品测试的精度。
- 专利类型实用新型
- 申请人苏州三值精密仪器有限公司;
- 发明人杨振;杨剑;
- 地址215000 江苏省苏州市吴中区金枫南路1258号B1幢
- 申请号CN201420194911.8
- 申请时间2014年04月21日
- 申请公布号CN203775507U
- 申请公布时间2014年08月13日
- 分类号H05G1/02(2006.01)I;G01N23/223(2006.01)I;
