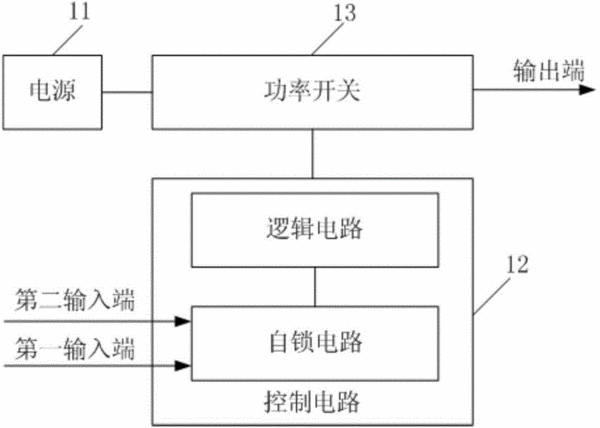

摘要：本实用新型公开了一种自锁高端驱动电路，包括电源、控制电路和功率开关，其中，所述电源的负极与地连接，正极与所述功率开关连接，所述控制电路包括自锁电路和逻辑电路，自锁电路与逻辑电路连接，逻辑电路与功率开关连接，其中，所述自锁电路包括第一输入端和第二输入端，第一输入端用于接收输入的控制功率开关打开的控制信号，第二输入端用于接收输入的控制功率开关关闭的控制信号，所述功率开关为三端开关器件，其第一端与所述电源的正极连接，第二端与所述控制电路中的逻辑电路连接，第三端用于在打开状态时输出高端驱动信号。本实用新型提供的自锁高端驱动电路能够在较低的电压下仍然能够保持自锁，且电路成本较低。
- 专利类型实用新型
- 申请人北京经纬恒润科技有限公司;
- 发明人邹瑞杰;周岩;吴云平;
- 地址100101 北京市朝阳区安翔北里11号B座8层北京经纬恒润科技有限公司
- 申请号CN201420129355.6
- 申请时间2014年03月21日
- 申请公布号CN203775016U
- 申请公布时间2014年08月13日
- 分类号H02M1/08(2006.01)I;H02H7/12(2006.01)I;
