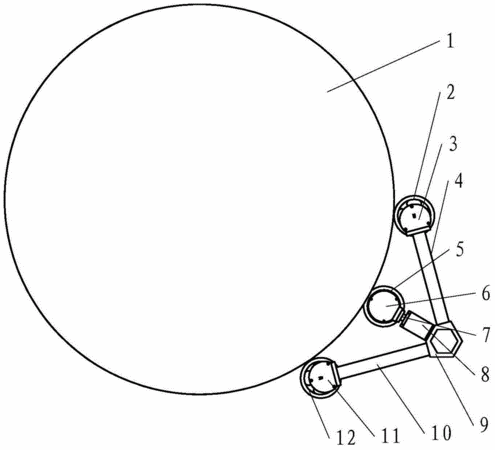

摘要：本实用新型涉及大直径零件的在线测量设备技术领域，尤其涉及一种多滚轮大直径测量装置。其特点是包括安装基座，所述的安装基座上分别安装有上固定支杆、中间固定支杆和下固定支杆，上固定支杆前端固定安装有同轴设置的上测量轮和上角度编码器，下固定支杆前端固定安装有同轴设置的下测量轮和下角度编码器，所述的中间固定支杆前端通过弹性机构活动安装有同轴设置的中间测量轮和中间角度编码器，所述的上测量轮、下测量轮和中间测量轮与被测零件表面接触。其采用弹性支撑机构的多滚轮直径测量装置，提高了滚轮法测量大直径的效率和准确度，扩大了滚轮法直径测量范围。能够提高大型零件直径的在线测量效率和准确。
- 专利类型实用新型
- 申请人北华航天工业学院;
- 发明人杨墨;韩伟娜;吕玉梅;
- 地址065000 河北省廊坊市爱民东道133号
- 申请号CN201420160937.0
- 申请时间2014年04月03日
- 申请公布号CN203772250U
- 申请公布时间2014年08月13日
- 分类号G01B21/10(2006.01)I;G01B21/14(2006.01)I;
