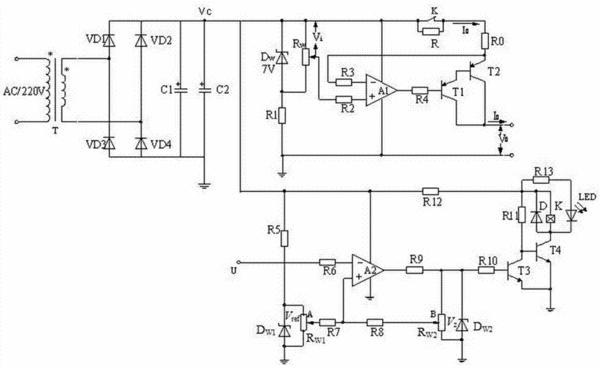

摘要：本实用新型公开了一种多功能电源插座，其在有双孔和三孔插孔的普通插座的基础上，在底座侧面增加一个、两个或多个USB接口；电源线通过电源开关后两端连接在降压变压器T的初级线圈上，变压器T的次级线圈连接在整流滤波电路的输入端，整流滤波电路的输出端连接在稳流电路的输入端，各USB接口的电源的正极和负极输入端分别连接在稳流电路输出端的两端上；USB接口的正极输入端还连接在过充保护电路的信号输入端，过充保护电路的信号输出连接稳流电路的信号输入端。本实用新型可供直接使用220V单相和三相交流电源的电器使用；也可供使用串行总线USB接口进行充电的电器使用；能使插座上的插孔和接口互不影响的情况下得到充分利用。
- 专利类型实用新型
- 申请人华北电力大学（保定）;
- 发明人华回春;安海清;岳娜;贾秀芳;
- 地址071003 河北省保定市永华北大街619号
- 申请号CN201420056984.0
- 申请时间2014年01月29日
- 申请公布号CN203760796U
- 申请公布时间2014年08月06日
- 分类号H01R27/00(2006.01)I;H01R13/66(2006.01)I;
