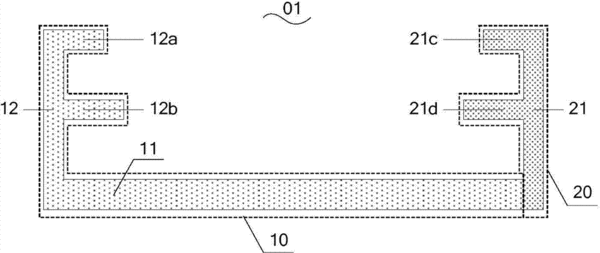

摘要：本实用新型实施例提供一种背板、背光模组、显示装置，涉及显示技术领域，采用该背板的背光模组可省去现有技术中的胶框结构，简化背光模组的结构，降低背光模组成本，提高组装效率。所述背板包括第一框架和第二框架；其中，所述第一框架包括底板、连接于所述底板边缘的第一侧板；所述第一侧板的内侧上设置有第一支撑部、以及位于所述第一支撑部与所述底板之间的第二支撑部；所述第二框架包括与所述第一侧板平行的第二侧板；所述第二侧板的内侧上设置有与所述第一支撑部齐平的第三支撑部、以及与所述第二支撑部齐平的第四支撑部。用于背板、及包括该背板的背光模组的制备。
- 专利类型实用新型
- 申请人北京京东方视讯科技有限公司;京东方科技集团股份有限公司;
- 发明人付常佳;
- 地址100176 北京市大兴区北京市经济技术开发区地泽路11号
- 申请号CN201420182317.7
- 申请时间2014年04月15日
- 申请公布号CN203759385U
- 申请公布时间2014年08月06日
- 分类号G02F1/1333(2006.01)I;G02F1/13357(2006.01)I;
