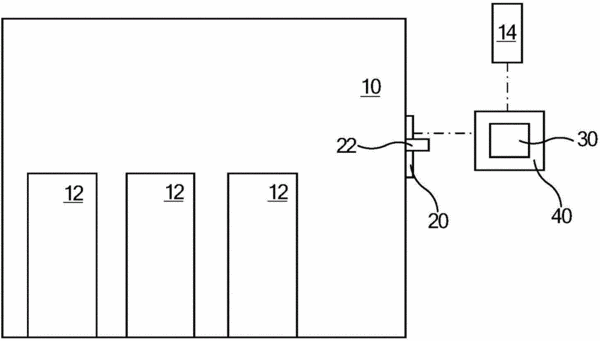

摘要:伺服驱动设备的通信接口装置中,基座(20)安装于机柜(10)的外表面,它设有连接孔(22)。通信模块(30)设置于机柜外部。唤醒单元(32)设有一个耦合线圈和一个连接于耦合线圈的充电电路,耦合线圈可接收移动控制装置发射的无线信号并为充电电路充电,且充电电路可输出一个唤醒电平。通信单元中,集线器通过穿过连接孔的数据线连接于伺服装置(12)。无线通信适配器与移动控制装置(14)无线数据通信,且连接于集线器。通信天线用于收发无线信号,它连接于无线通信适配器。供电管理器响应于唤醒电平向集线器和无线通信适配器供电。
- 专利类型实用新型
- 申请人西门子(中国)有限公司;
- 发明人孟显涛;介鸣;范顺杰;王倩;李浩;
- 地址100102 北京市朝阳区望京中环南路7号
- 申请号CN201420144874.X
- 申请时间2014年03月27日
- 申请公布号CN203747847U
- 申请公布时间2014年07月30日
- 分类号H04L12/02(2006.01)I;H02J17/00(2006.01)I;
