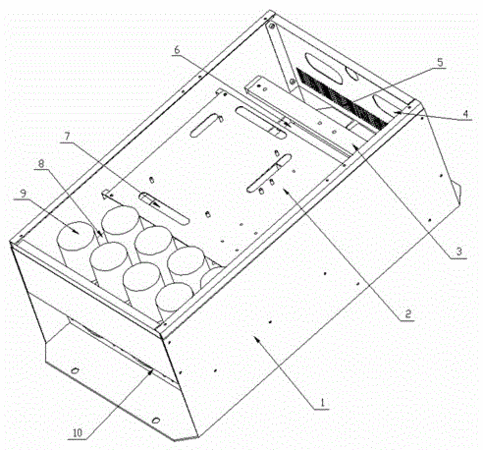

摘要：本实用新型公开了一种新型散热变频器，涉变频器技术领域。本实用新型一种新型散热变频器，包括：一外壳，所述外壳内安装有一散热板、一控制板支架、一集成端子支架，所述散热板安装在所述外壳底部，所述控制板支架安装在所述散热板上，所述集成端子支架安装在所述散热板上所述控制板支架的一侧，所述控制板支架的另一侧的外壳内安装有一电源板，所述外壳底部开设有底部散热孔，一风扇安装在所述外壳开设所述底部散热孔部分的外侧。本实用新型改善了产品的散热性能，防止了变频器运行过程中IGBT模块爆炸事故的发生，运行安全可靠；变频器的体积，支架的设计也降低了变频器的生产成本。
- 专利类型实用新型
- 申请人上海同普电力技术有限公司;
- 发明人李蜜;邢科新;
- 地址200092 上海市杨浦区赤峰路65号3号楼134室
- 申请号CN201420042396.1
- 申请时间2014年01月23日
- 申请公布号CN203747627U
- 申请公布时间2014年07月30日
- 分类号H02M1/00(2007.01)I;H05K7/20(2006.01)I;
