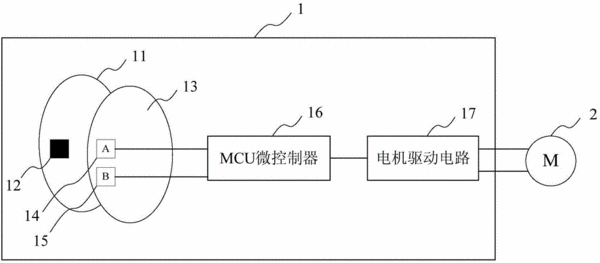

摘要:本实用新型提供一种实验室气流系统变风量通风柜控制阀电机反馈装置,电机设置于用于驱动控制阀的执行器内,电机反馈装置包括:装设于电机转轴上可随电机转轴一起转动的永磁体;与永磁体相对设置,在永磁体接近时产生相应的反馈脉冲信号的第一霍尔传感器和第二霍尔传感器;分别与第一霍尔传感器和第二霍尔传感器相连,用于检测第一霍尔传感器和第二霍尔传感器输出的反馈脉冲信号并根据反馈脉冲信号输出控制电机运行的控制信号从而使执行器达到预定的位置的MCU微控制器;与MCU微控制器相连根据MCU微控制器输出的控制信号驱动电机运行的电机驱动电路。本实用新型具有检测控制精度高,可靠性高的优势,而且可以自由设定通风柜所需的风量。
- 专利类型实用新型
- 申请人上海卓思控制技术有限公司;
- 发明人孔鹏;王来军;
- 地址200433 上海市虹口区汶水东路51号608室
- 申请号CN201420106548.X
- 申请时间2014年03月10日
- 申请公布号CN203745842U
- 申请公布时间2014年07月30日
- 分类号G05B19/042(2006.01)I;
