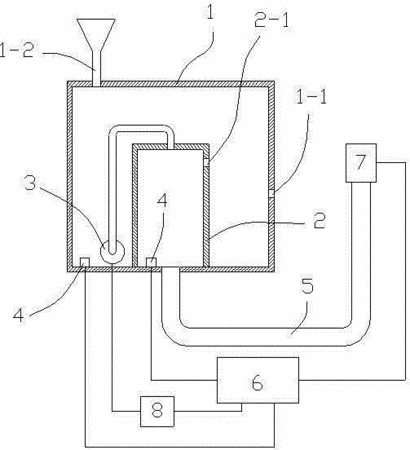

摘要：一种桥梁静态挠度监测装置，其结构为：小水箱外壁与大水箱内壁所围空间形成一个半封闭容器；大水箱上有排液口，小水箱上有排液孔，排液孔高于排液口；潜水泵置于半封闭容器内，其出水端与小水箱连通，潜水泵能将半封闭容器内的水抽送至小水箱内；两个投入式液位传感器分别置于小水箱和半封闭容器内；U形连通管一端贯穿大水箱底部后与小水箱底部连通，U形连通管另一端与高精度液位传感器的测量端连通；投入式液位传感器、高精度液位传感器和串口继电器均与控制器电气连接，串口继电器与潜水泵电气连接。本实用新型的有益技术效果是：可使小水箱内水位与高精准度的水平面之间的高度差始终保持在一恒定的数值。
- 专利类型实用新型
- 申请人重庆交通大学;
- 发明人张洪;周建庭;蓝章礼;陈悦;杨俊;杨建喜;
- 地址400074 重庆市南岸区学府大道66号
- 申请号CN201420118220.X
- 申请时间2014年03月17日
- 申请公布号CN203745170U
- 申请公布时间2014年07月30日
- 分类号G01M5/00(2006.01)I;G01C5/04(2006.01)I;
