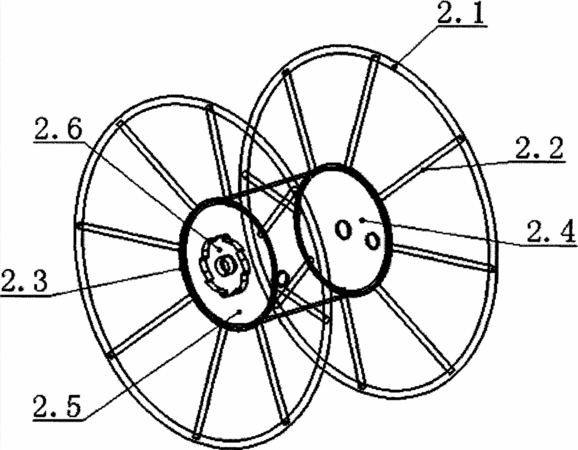

摘要：一种水管电缆双用绞车，包括绞盘、芯轴以及两个支架，绞盘包括绞盘内芯管，绞盘内芯管的一端开有供管线进入的进线口，绞盘内芯管的左右两端分别安装有绞盘堵，绞盘堵的外缘设有轮辐以及焊接在轮辐上的辐条，其中一个绞盘堵的外侧端设有含有棘齿的棘轮，棘轮与两个绞盘堵的中心均开设有供芯轴通过的芯轴孔，芯轴沿绞盘内芯管的内部轴线穿过，芯轴的两端均连接有一支架，支架上均焊接有一个支架固定盘，其中一个支架固定盘上由棘轮轴铰接有活动棘爪，两个支架的支架固定盘与芯轴之间均套装有滑套，支架固定盘通过其外侧的圆螺母与芯轴螺接紧固在一起。其有效的解决电缆以及水管等管线长距离传输问题，其中的棘轮、棘爪能够防止管线的反向回退。
- 专利类型实用新型
- 申请人北华航天工业学院;
- 发明人任国柱;杨嵩;辛茉莉;赵陆民;
- 地址065000 河北省廊坊市爱民东道133号
- 申请号CN201420011728.X
- 申请时间2014年01月01日
- 申请公布号CN203728325U
- 申请公布时间2014年07月23日
- 分类号B65H75/14(2006.01)I;B65H75/18(2006.01)I;
