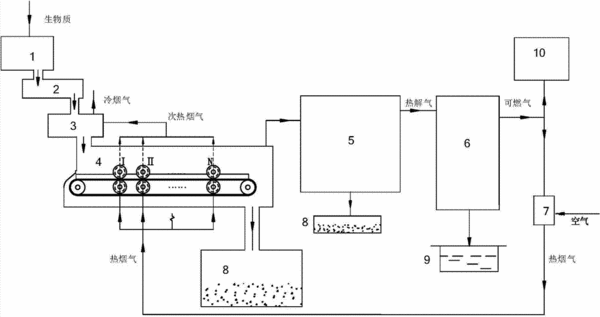

摘要:本实用新型属于生物质能利用技术领域,具体涉及一种辊压式生物质热解多联产的装置。该装置包括料斗、进料系统、干燥系统、辊压式热解反应器、气固分离系统、热解气冷凝系统、可燃气燃烧系统、固体焦炭收集箱、液体收集箱和可燃气储罐;其中辊压式热解反应器由承托带、传动辊、驱动系统、密封反应室、高温烟气换热盘管和多级传热压辊组成。生物质原料经干燥后进入辊压式热解反应器,物料在承托带上运行,经历多级传热压辊的强制辊压,迅速热解;而热解产物之一的部分可燃气经燃烧得到高温烟气,用于加热辊表面,提供生物质热解所需的热量。本装置采用多级传热压辊,完成对生物质原料的强制辊压与传热,使其迅速热解,实现自热式的热解过程。
- 专利类型实用新型
- 申请人华北电力大学;华北电力大学苏州研究院;
- 发明人董长青;冉泽朋;陆强;叶小宁;
- 地址102206 北京市昌平区回龙观镇北农路2号华北电力大学
- 申请号CN201420027279.8
- 申请时间2014年01月16日
- 申请公布号CN203715567U
- 申请公布时间2014年07月16日
- 分类号C10B53/02(2006.01)I;C10B47/40(2006.01)I;C10B47/44(2006.01)I;C10B57/10(2006.01)I;C10K1/02(2006.01)I;C10K1/04(2006.01)I;
