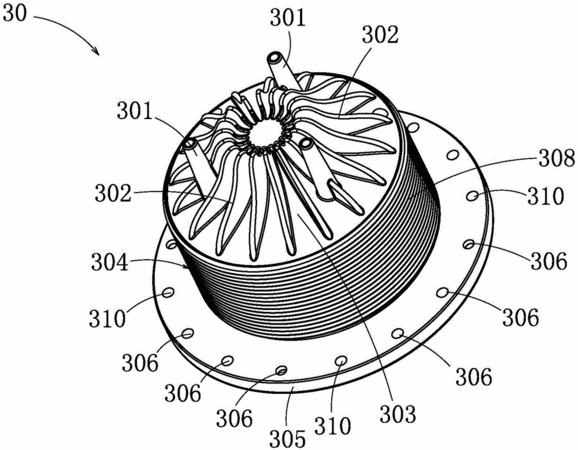

摘要：一种光源模组载体，包括主体（308）、底板（305）、凸部（303）和肋板（302），所述主体（308）为圆柱形，其外周面设有外螺纹（304），主体（308）顶部设有以其轴心为中心凸起并延伸至主体（308）顶部边缘的凸部（303），所述凸部（303）设有多个竖直的肋板（302），所述底板（305）为圆盘状，其直径大于所述主体（308）的直径，底板（305）设于主体（308）底部并与之同轴，沿所述底板（305）边缘均匀分布多个上下贯通的空气对流孔（306）。主体上设置外螺纹，使主体可与散热器螺纹连接，在相同连接长度下螺纹表面的接触面积约为平面接触的两倍，传热面积以及传热效率提高一倍，提高传热效率；凸部和肋板增加与空气接触的面积，凸部上设置向凸部送风的散热风扇。
- 专利类型实用新型
- 申请人深圳市有为光电有限公司;
- 发明人孙宗明;张晶晶;
- 地址518000 广东省深圳市宝安区观澜街道上坑社区高新技术园区金美威工业园B栋6楼
- 申请号CN201420004908.5
- 申请时间2014年01月04日
- 申请公布号CN203703869U
- 申请公布时间2014年07月09日
- 分类号F21V21/00(2006.01)I;F21V29/02(2006.01)I;F21Y101/02(2006.01)N;
