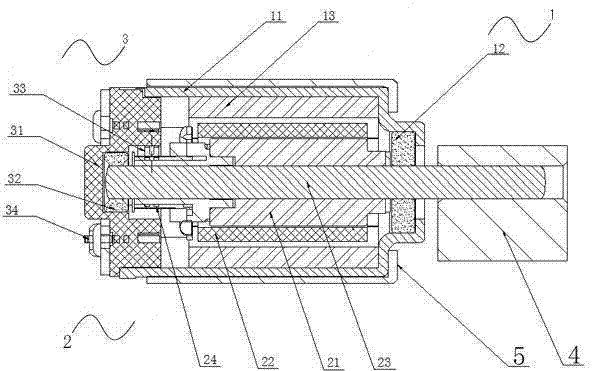

摘要：本实用新型公开了一种振动马达，包括定子组、圆形转子组、端盖组，所述的转子组包括无槽圆柱形状支撑部、换向器、线圈和中心轴，端盖组设在中心轴和定子外壳的端部，中心轴伸出定子外壳外至振子内，振子套设在中心轴上，线圈贴合于支撑部外侧，支撑部为导磁或非导磁材料，在中心轴外侧配合有圆形换向器，换向器同线圈相连结。本实用新型线圈安装方便，结构简单，体积微小，适于贴合在PCB板上，可以用于手机、平板电脑等通讯终端产品的提示功能或有效提醒功能、确保了电机体积更微小，确保了电机磁场气隙，避免了漏磁现象产生，提高了马达的振动量。
- 专利类型实用新型
- 申请人惠州市华阳多媒体电子有限公司;
- 发明人王新忠;谭军;
- 地址516005 广东省惠州市东江高新科技产业园上霞北路1号
- 申请号CN201420069501.0
- 申请时间2014年02月18日
- 申请公布号CN203691136U
- 申请公布时间2014年07月02日
- 分类号H02K7/06(2006.01)I;H02K1/28(2006.01)I;H02K3/28(2006.01)I;
