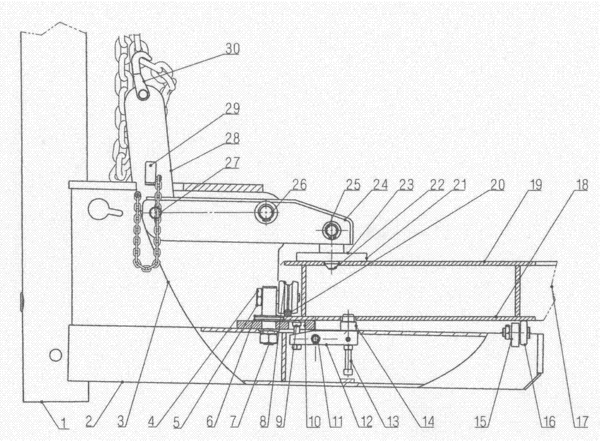

摘要：本实用新型是一种拉塔的楔锁式双向锁定机构，包括通过铰接轴连接在塔臂上的下臂，下臂的一端顶部装有锁定时用于楔入平台的底板锁孔中的碰销；还包括通过中部的铰接轴与上架相连接的上臂，上臂的前端通过铰接轴连接有上锁头；上锁头带有用于扣入平台的锁孔中的锥头；纵向穿过开设在上架顶面槽口的楔孔锁板的下端通过第四铰接轴与上臂的后端相连接，上端铰接有用于与拉伸链条相挂接的链条抓钩；楔孔锁板带有楔孔，在锁定状态下楔孔中安装有楔块，并且楔块骑跨在上架两侧的墙板上。借助拉塔固有的拉伸油缸的推力使拉塔与平台锁面紧贴,通过顶置的双销和底置的碰销上下咬合将拉塔锁定在平台上，并用人工楔锁的方式保持锁定状态。
- 专利类型实用新型
- 申请人烟台三重技术开发有限公司;
- 发明人李宏;张令浩;崔建平;
- 地址264000 山东省烟台市芝罘区南大街214号市长大厦
- 申请号CN201420021088.0
- 申请时间2014年01月14日
- 申请公布号CN203664406U
- 申请公布时间2014年06月25日
- 分类号B21D1/12(2006.01)I;
