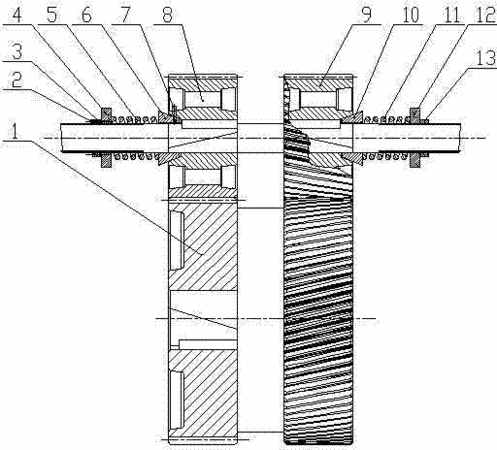

摘要：本实用新型涉及一种人字齿轮自动消隙机构，包括了第一主动轮、第二主动轮、与第一主动轮和第二主动轮同时啮合的从动轮，与第一主动轮、第二主动轮连接、贴合的锥套、固定锥套和第一主动轮轮嗀的销、与锥套连接的弹簧、与弹簧连接的挡板、旋紧在轴上的螺母、使挡板与螺母固定的螺钉。通过旋紧螺母固定挡板，使弹簧拉伸或压缩带动主动轮沿轴向移动，消除主动轮与从动轮磨损引起的间隙，实现对齿轮间隙的自动消除。当轴正、反转时，由于第一主动轮、第二主动轮与从动轮啮合的不同侧的齿槽，实现对齿侧间隙引起的回程误差的消除。
- 专利类型实用新型
- 申请人西华大学;
- 发明人林远平;陈守安;陈尚友;王进戈;钱俊宏;羊毅;
- 地址610039 四川省成都市金牛区土桥金周路999号
- 申请号CN201320676938.6
- 申请时间2013年10月31日
- 申请公布号CN203656115U
- 申请公布时间2014年06月18日
- 分类号F16H55/18(2006.01)I;
