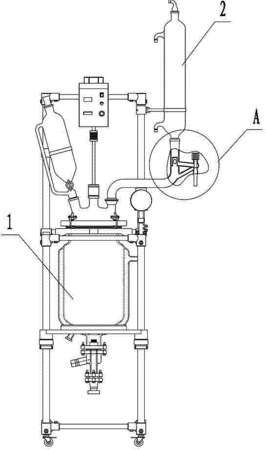

摘要：本实用新型公开了一种带有蒸馏回流的玻璃反应釜，包括设置在釜体上部的冷凝器，所述冷凝器底部通过管道与所述釜体相连通；所述管道为上、下套管叠套连接，所述下套管上部套装在所述上套管内且下套管顶部为盲管，在置于上套管内的下套管侧壁开设有通孔，在所述通孔一侧的上套管管壁上开设有L形旁路出液管，在所述L形旁路出液管上设置有阀门。本实用新型优点在于本装置结构简单，操作方便，有效的实现了蒸馏与回流一体。当阀门关闭后，冷凝的液体从通孔中穿过后流入釜体内，冷凝液体较多时，一部分还能从回流管道流入釜体；当阀门开启后，液体从L形旁路出液管流入接收容器。
- 专利类型实用新型
- 申请人郑州长城科工贸有限公司;
- 发明人张保国;何洪泽;王志民;
- 地址450041 河南省郑州市上街工业开发区安阳路15号
- 申请号CN201320737459.0
- 申请时间2013年11月21日
- 申请公布号CN203648510U
- 申请公布时间2014年06月18日
- 分类号B01J19/00(2006.01)I;B01D3/02(2006.01)I;
