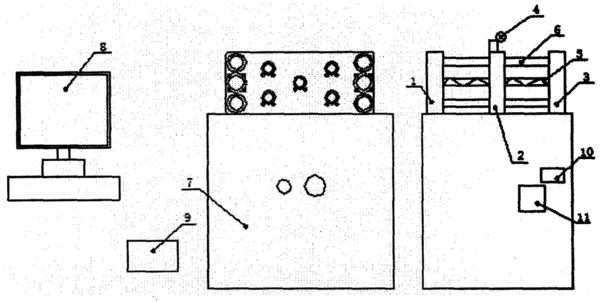

摘要:本实用新型公开了一种传感器率定校验装置,其包括依次连接的伺服电机及调速系统、机械系统、数据采集系统、测控系统和打印机输出系统;所述机械系统包括移动梁、固定梁、工作台、滚珠丝杠副、导向柱和机柜,所述数据采集系统包括数显千分表,所述测控系统包括PC机、通讯模块和控制器,所述移动梁和所述固定梁上设有多个夹具,且所述移动梁和所述固定梁平行地位于所述工作台前方,所述导向柱穿过所述移动梁,所述数显千分表位于所述移动梁上方,所述控制器和所述伺服电机及调速系统位于所述机柜内,所述通讯模块位于所述PC机及所述机柜之间用于通讯传输,所述打印机输出系统直接与所述PC机相连。
- 专利类型实用新型
- 申请人南京河海南自水电自动化有限公司;
- 发明人徐晓乐;杨晔;刘锋;倪维东;庞敏;李维;孙勇;于牡丹;潘薇;
- 地址210032 江苏省南京市高新开发区星火路8号
- 申请号CN201320754462.3
- 申请时间2013年11月21日
- 申请公布号CN203642952U
- 申请公布时间2014年06月11日
- 分类号G01D18/00(2006.01)I;
