立式氧化炉炉体半自动装卸装置

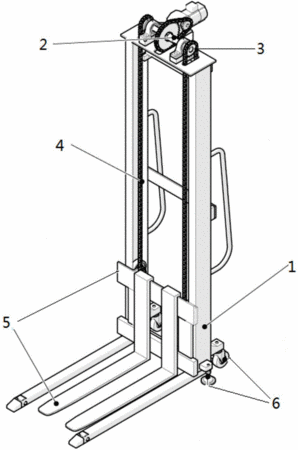

　　摘要：本实用新型公开了一种立式氧化炉炉体的装卸装置，包括主体框架，设于主体框架底部的运输定位机构，驱动传动机构，由驱动传动机构驱动转动的两个升降链轮，分别绕接于升降链轮的两条升降链条以及承载机构。主体框架包括两个垂直设置的立柱。承载机构包括升降托板及叉板，升降托板两侧分别与升降链条的一端固定连接且与立柱滑动连接，以随升降链条的运动沿着立柱上升或下降；叉板具有垂直部分和水平部分，所述水平部分用于承载立式氧化炉炉体；所述垂直部分扣合于升降托板，由升降托板的运动带动上升或下降。本实用新型的装卸装置集炉体运输与升降功能于一体，能够方便地完成炉体的装卸动作。

专利类型实用新型
申请人北京七星华创电子股份有限公司;
发明人林欣家;郝琪;
地址100016 北京市朝阳区酒仙桥东路1号
申请号CN201320892447.5
申请时间2013年12月31日
申请公布号CN203639077U
申请公布时间2014年06月11日
分类号B66F9/06(2006.01)I;B66F9/12(2006.01)I;B66F9/24(2006.01)I;B66F9/075(2006.01)I;
