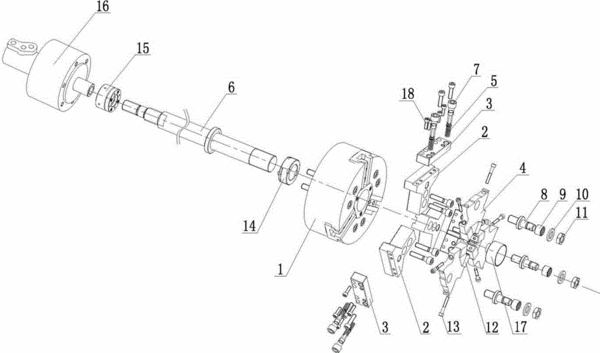

摘要：本实用新型涉及一种三爪卡盘的自动调心夹紧机构，包括三爪高速中空油压夹头、浮动夹爪座、固定板、浮动夹爪体、压缩弹簧、拉杆以及中实回转油缸；浮动夹爪座固定在爪高速中空油压夹头的一侧；固定板安装在浮动夹爪座的顶部，其上螺接有调节螺钉；于浮动夹爪座的一侧固定有一固定轴，固定轴上设有一滚针轴承，浮动夹爪体枢接于滚针轴承上；于固定轴上设有垫圈和六角扁螺母，该垫圈抵接在浮动夹爪体的外侧；压缩弹簧的一端收容并抵接于浮动夹爪体上，另一端抵接至调节螺钉上；拉杆一端连接三爪高速中空油压夹头，另一端和中实回转油缸连接。本实用新型具有夹持力均匀，能够保证产品中心与卡盘中心重合，并可夹持壁薄、长、不规则产品等诸多优点。
- 专利类型实用新型
- 申请人浙江陀曼精密机械有限公司;
- 发明人章小斌;梁永超;章跃军;
- 地址312500 浙江省绍兴市新昌县新昌工业园区新柿路29号
- 申请号CN201320798732.0
- 申请时间2013年12月09日
- 申请公布号CN203635973U
- 申请公布时间2014年06月11日
- 分类号B23B31/10(2006.01)I;
