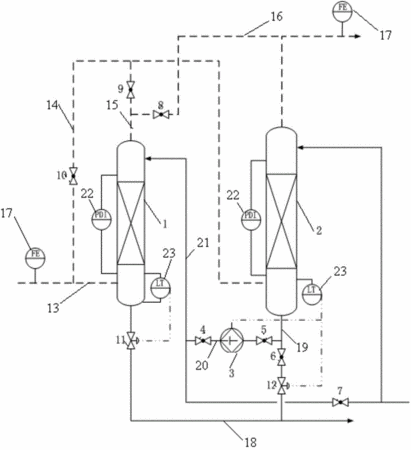

摘要：本实用新型公开了一种串并联可切换的气液传质塔器中试实验装置。它包括吸收塔Ⅰ和吸收塔Ⅱ；吸收塔Ⅰ的气体入口与原料气入口管道相连接，原料气入口管道还与管道Ⅰ相连通，管道Ⅰ的另一端与吸收塔Ⅱ的气体入口相连通；吸收塔Ⅰ顶部的气体出口与管道Ⅱ相连通，管道Ⅱ的另一端与管道Ⅰ相连通；管道Ⅱ还与净化气出口管道相连通；吸收塔Ⅰ底部的吸收剂出口与富液出口管道相连通；吸收塔Ⅱ底部的吸收剂出口分别与管道Ⅲ和管道Ⅳ相连通；管道Ⅴ的两端分别与吸收塔Ⅰ和所述吸收塔Ⅱ的上部的吸收剂入口相连通。在不同工艺中气体净化工艺中试实验研究中，可通过调节本实用新型的阀门的启闭调节吸收塔的串并联关系，从而进行不同的塔器连接方式下的气体净化效果和工艺操作参数确定等问题的研究。
- 专利类型实用新型
- 申请人中国海洋石油总公司;中海石油气电集团有限责任公司;
- 发明人陈杰;单彤文;花亦怀;唐建峰;冯颉;尹全森;曾伟平;郭清;付浩;褚洁;
- 地址100010 北京市东城区朝阳门北大街25号
- 申请号CN201320699963.6
- 申请时间2013年11月07日
- 申请公布号CN203635035U
- 申请公布时间2014年06月11日
- 分类号B01D53/18(2006.01)I;
